前期・中期のものですが
メーター配線図

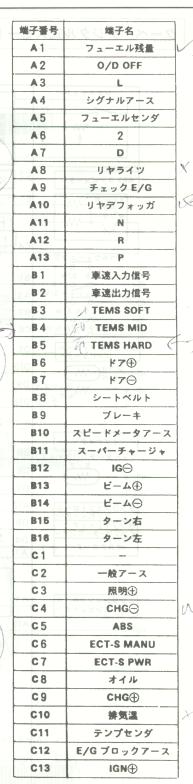

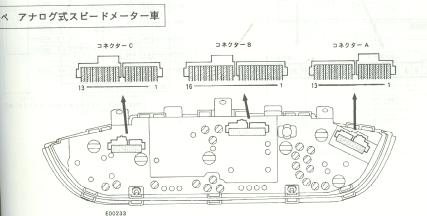

【アナログメーター】
【各コネクタの色】
「A」 茶色
「B」 白色
「C」 青色
【最終型での変更・注意点】
「A1：フューエル残量」 配線の色が変更（機能・信号は同じ）
「A8：リアライツ」 カット（配線なし）
「A10：リアデフォッガ」 エアバッグ警告灯に変更
「B4：TEMS MID」 リアデフォッガに変更
「B5：TEMS HARD」 不明（エアバッグ警告灯アース？）
「C4：CHG−」 デジタルメータでは同じ信号線が2本有り、共通
「C10：排気温」 カット（配線なし）

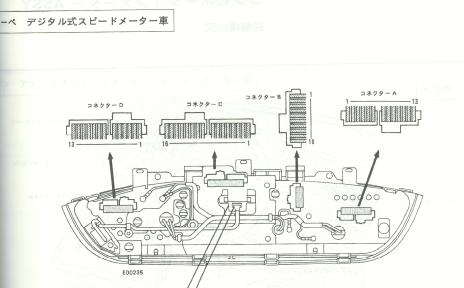

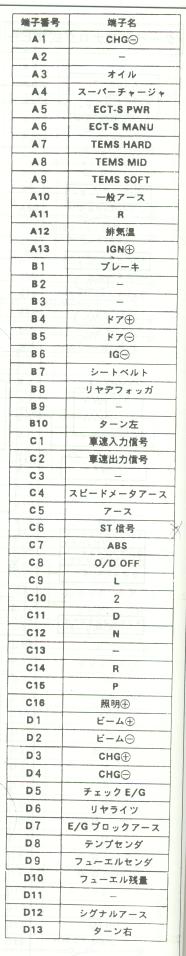

【デジタルメーター】
【各コネクタの色】
「A」 青色
「B」 灰色
「C」 白色
「D」 茶色
【アナログメーター車（最終型）に取り付ける場合の注意点】
「A1」「D4」 CHG- 2本とも同じ配線
「C6：ST信号」 アナログメータには配線なし（要配線図集）
このページの内容によって発生した損害・事故などについては責任を負いかねます。
あくまで、個人の責任でこのページを読み、理解してください。
